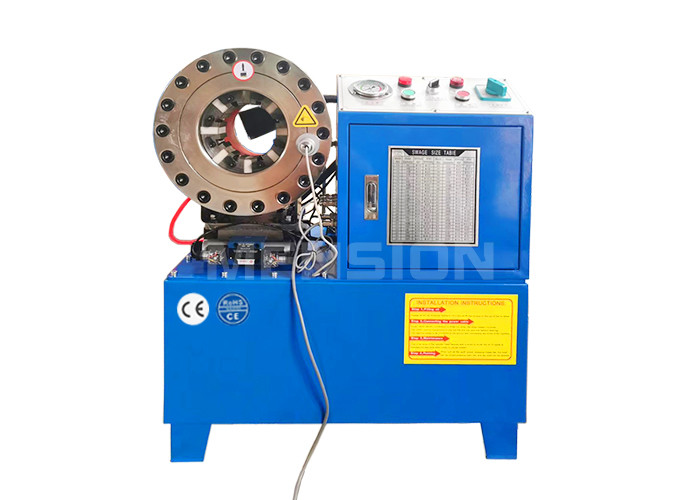

ОБЖИМНОЙ СТАНОК ДЛЯ РУКАВОВ MS-51
ОПИСАНИЕ
Станок для обжима гидравлических шлангов MS-51 является наиболее подходящим выбором для изготовления гидравлических шлангов поштучно благодаря своей низкой стоимости и высокой производительности. В комплект входят 10 стандартных наборов матриц, матрицы обладают высокой твердостью. Этот обжимной станок способен обжимать шланги высокого давления из нержавеющей стали с 4 спиральными проволоками диаметром от 1/4 до 2 дюймов и промышленные шланги диаметром до 3 дюймов.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
► Гидравлическая обжимная головка высокой твердости, цельная конструкция
► Многофункциональная панель управления, два режима работы с автоматическим обжимом
► Высокоточный циферблат, предотвращает сужение сборки шланга
► Педальный выключатель в стандартной комплектации для освобождения рук
► Рабочая лампа для лучшей видимости пользователя при слабом освещении
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Модель |
Станок для обжима кабелей MS-51 |
|
Диапазон обжима |
14 - 87 (мм) |
|
Усилие обжима |
500 (т) |
|
Размер шланга |
1/4 - 2 (дюйм) |
|
Макс. раскрытие |
30 (мм) |
|
Наборы матриц |
10 |
|
Тип набора матриц |
51 |
|
Давление в системе |
31,5 (МПа) |
|
Точность |
0,05 (мм) |
|
Управление |
MS |
|
Стандартное напряжение |
220 (В) однофазное |
|
Мощность двигателя |
3 (кВт) |
|
Длина |
670 (мм) |
|
Ширина |
430 (мм) |
|
Высота |
820 (мм) |
|
Вес |
260 (кг) |
ОБЖИМНОЙ СТАНОК ДЛЯ РУКАВОВ, НАБОРЫ МАТРИЦ 51
|
№ матрицы |
Диапазон обжима |
Длина |
|
6* |
6 ... 8 мм |
35 мм |
|
8* |
8 ... 10 мм |
35 мм |
|
10* |
10 ... 12 мм |
35 мм |
|
12* |
12 ... 15 мм |
35 мм |
|
15 |
15 ... 19 мм |
60 мм |
|
19 |
19 ... 23 мм |
60 мм |
|
23 |
23 ... 26 мм |
60 мм |
|
26 |
26...31 мм |
60 мм |
|
31 |
31 ... 36 мм |
70 мм |
|
36 |
36 ... 41 мм |
70 мм |
|
41 |
41 ... 47 мм |
70 мм |
|
47 |
47 ... 55 мм |
80 мм |
|
55 |
55 ... 63 мм |
80 мм |
|
63 |
63 ... 69 мм |
80 мм |
|
69* |
69 ... 76 мм |
90 мм |
ПРИМЕЧАНИЕ
• " * " для нестандартной оснастки
• Возможны изготовление оснастки на заказ
• Доступны специальные напряжения 110 В, 208 В, 240 В, 415 В
ДОПОЛНИТЕЛЬНО
• Инструмент быстрой смены
• Стойка для быстрой смены наборов матриц

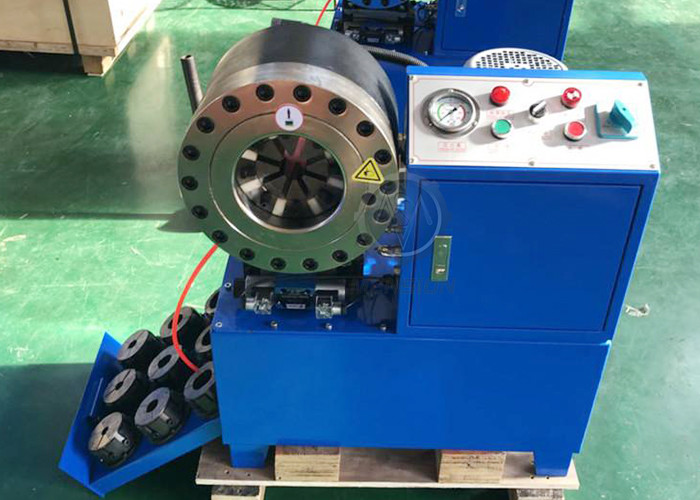

ПОДРОБНЫЕ ЗАПЧАСТИ
► 10 бесплатных матриц из материала 40Cr, обработка высокочастотным током, длительный срок службы
► Простая конструкция установки матриц, автоматическая смазка
► Микрометр высокой точности, удобен в установке
► Двухфункциональная педаль в качестве стандартных запасных частей
► Большое количество на складе, быстрая доставка
ОБРАЗЦЫ ОБЖИМА РУКАВОВ
-
